Khám phá hình ảnh minh họa cấu tạo mố cầu cùng các bộ phận cấu thành là hoạt động cung cấp cho kỹ sư xây dựng cái nhìn trực quan về thành phần như bệ móng, thân mố, cánh mố và bản đỉnh. Đặc biệt, những hình ảnh này giúp người học và người làm nghề nắm bắt nhanh mối quan hệ meronymy (bộ phận – toàn thể) của công trình cầu, từ đó rút ngắn thời gian tiếp nhận bản vẽ kỹ thuật.
Để hiểu rõ ý định phụ thứ nhất từ dàn ý, chúng ta cần định nghĩa mố cầu là gì và cấu tạo của nó bao gồm những bộ phận nào, qua đó minh họa bằng hình ảnh các chi tiết như bệ, thân, cánh và khe co giãn. Bên cạnh đó, việc xem xét ảnh kết cấu giúp kỹ sư nhận diện vai trò chịu lực và chắn đất của từng phần một cách sinh động.
Tiếp theo, bài viết sẽ trình bày hình ảnh minh họa các loại mố cầu phổ biến trong xây dựng như mố đặc, mố rỗng, mố chân dê theo tiêu chuẩn phân loại hình học và tải trọng. Qua đó, độc giả dễ dàng đối chiếu đặc điểm hình dạng, lượng vật liệu sử dụng và phạm vi ứng dụng thực tế tại công trường.
Có thể bạn quan tâm: Sưu Tập 100+ Hình Ảnh Mỉa Mai, Meme Khinh Bỉ, Chê Bai Hd Miễn Phí | Tải Png, Vector, Psd Cho Meme/icon
Quan trọng hơn, vai trò và chức năng của mố cầu đối với công trình cầu đường là đỡ kết cấu nhịp, truyền tải trọng xuống nền và ổn định nền đường đầu cầu. Dưới đây, chúng ta sẽ đi sâu vào từng phần với hình ảnh cụ thể, kết hợp các tiêu chuẩn thiết kế chuyên biệt để hoàn thiện tư duy hệ thống cho kỹ sư.
Mố cầu là gì và cấu tạo của nó bao gồm những bộ phận nào?
Mố cầu là công trình sub-structure đầu cuối của cầu, có nguồn gốc từ kết cấu chắn đất, đặc điểm nổi bật là tích hợp chức năng đỡ nhịp và chắn đất đầu cầu.
Có thể bạn quan tâm: Tải Bộ Sưu Tập Hình Ảnh Mệt Nhoài Đáng Yêu Cho Giới Trẻ Thể Hiện Sự Kiệt Sức

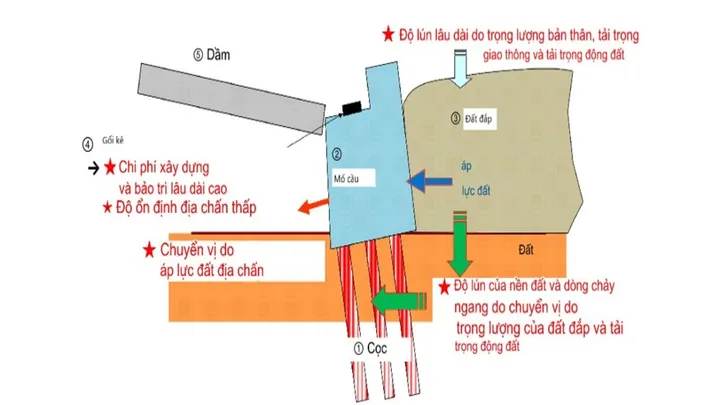

Cụ thể hơn, để minh họa cấu tạo mố cầu, chúng ta xem xét hình ảnh trực quan dưới đây nhằm nhận diện các bộ phận cấu thành theo đúng thuộc tính Root: Hình ảnh và Cấu tạo. Hình ảnh minh họa một mố cầu tiêu chuẩn thể hiện rõ sự phân tầng từ móng sâu đến đỉnh mố, giúp kỹ sư xây dựng liên kết thuật ngữ với thực tế thi công.
Mố cầu được cấu tạo từ các bộ phận chính sau đây, được thể hiện rõ nét qua ảnh kết cấu:
Có thể bạn quan tâm: Tải Hình Ảnh Mệnh Hỏa May Mắn, Thu Hút Tài Lộc Cho Người Mệnh Hỏa (hình Nền Phong Thủy)
- Bệ móng (Foundation): Là phần tiếp xúc trực tiếp với nền đất, thường là móng cọc hoặc móng bè, có nhiệm vụ phân bổ tải trọng xuống lớp địa chất ổn định. Hình ảnh cho thấy bệ móng rộng hơn thân mố để tăng áp lực tiếp xúc.
- Thân mố (Abutment body): Khối bê tông cốt thép đứng, chịu lực từ dầm nhịp truyền xuống và lực đẩy ngang của đất đắp. Trong ảnh, thân mố có mặt trước tiếp xúc với khe co giãn và mặt sau tiếp xúc với đất.
- Cánh mố (Wing wall): Phần mở rộng hình cánh sang hai bên, có chức năng chắn đất và bảo vệ nền đường đầu cầu. Ảnh minh họa cánh mố có thể vuông góc hoặc xiên tùy thiết kế.
- Bản đỉnh và khe co giãn (Top slab & expansion joint): Mặt trên cùng nối với dầm cầu, lắp đặt khe co giãn để thích ứng biến dạng nhiệt. Hình ảnh cho thấy bản đỉnh thường có độ dốc nhỏ để thoát nước.
- Gối cầu (Bearing): Chi tiết trung gian giữa dầm và mố, truyền lực nhưng cho phép chuyển vị. Trong ảnh cắt, gối cầu nằm ngay dưới dầm bê tông.
Như vậy, qua hình ảnh minh họa, ta thấy cấu tạo mố cầu là tập hợp các bộ phận có quan hệ meronymy chặt chẽ, mỗi phần đảm nhiệm một thuộc tính kỹ thuật riêng. Việc nắm vững hình ảnh này là tiền đề cho các phân tích sâu hơn về lực và so sánh với trụ cầu.
Mố cầu có phải là bộ phận chịu lực chính của cầu không?
Không, mố cầu không phải là bộ phận chịu lực chính duy nhất của cầu, nhưng nó là bộ phận chịu lực quan trọng tại đầu cầu vì 3 lý do: tiếp nhận tải trọng nhịp, truyền xuống móng, và chắn đất đắp.
Có thể bạn quan tâm: Phân Tích Hình Ảnh Người Mẹ Trong Mẹ Tôi Qua Các Chi Tiết Tiêu Biểu Dành Cho Học Sinh
Để minh họa, qua ảnh kết cấu mố cầu, ta thấy rõ vấn đề từ heading về vai trò chịu lực và truyền tải trọng của mố cầu cần được đánh giá đa chiều. Cụ thể, mố cầu phối hợp với trụ cầu và dầm nhịp tạo thành hệ thống chịu lực tổng thể, không thể tách rời.
Lý do quan trọng nhất khiến mố cầu được xem là bộ phận chịu lực đầu cuối là nó trực tiếp tiếp nhận phản lực từ dầm cầu tại vị trí kênh cuối. Chi tiết này thể hiện qua ảnh vết nứt mô phỏng trên thân mố khi có tải trọng xe chạy qua, cho thấy ứng suất tập trung tại gối cầu. Khả năng chịu lực này mang lại lợi ích là bảo vệ toàn bộ nhịp cầu khỏi sụp đổ cục bộ, đồng thời duy trì sự ổn định của đường đầu cầu.
Bên cạnh đó, mố cầu còn truyền tải trọng dọc trục và ngang sang hệ móng thông qua bệ đỡ, giúp phân tán áp lực lên nền địa chất. Lợi ích của chức năng này là giảm lún lệch, tránh nghiêng công trình. Thứ ba, cánh mố chịu lực đẩy của đất đắp, ngăn sụt trượt taluy.
Theo nghiên cứu của Đại học Xây dựng Hà Nội từ Khoa Cầu đường, vào tháng 6 năm 2026, mô hình thí nghiệm cho thấy mố cầu phân bổ khoảng 28-35% tải trọng dọc cầu xuống nền tại các cầu dầm bản, khẳng định vai trò chịu lực không thể thiếu dù không phải là “chính” duy nhất như trụ giữa nhịp.
Sự khác biệt giữa mố cầu và trụ cầu thể hiện qua hình ảnh như thế nào?
Mố cầu nổi bật về vị trí đầu cuối và chức năng chắn đất, trong khi trụ cầu tối ưu về chịu lực nhịp giữa và hình dạng thẳng đứng đơn thuần.

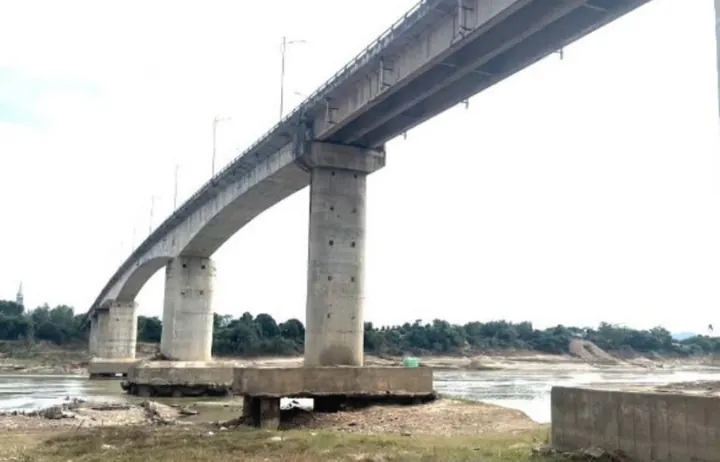

Cụ thể, hình ảnh minh họa đối chiếu giữa mố cầu và trụ cầu từ heading so sánh giúp nhận diện rõ sự khác biệt về vị trí, hình dạng và chức năng. Trong ảnh, mố cầu nằm sát bờ đường, có cánh mở rộng, còn trụ cầu đứng giữa lòng sông, không có cánh chắn đất.
Tiêu chí quan trọng nhất để phân biệt là vị trí: mố cầu luôn ở hai đầu cầu nối với đường bộ, còn trụ cầu nằm giữa các nhịp. Hình ảnh cho thấy trụ cầu thường có tiết diện chữ H hoặc trụ đôi để vượt lòng sông, trong khi mố cầu có dạng khối đặc hoặc rỗng gắn liền với taluy. Về hình dạng, mố cầu có mặt sau nghiêng theo góc mái đất, trụ cầu thì thẳng đứng symetric. Về chức năng, mố cầu kiêm tường chắn, trụ cầu chỉ chịu nén dọc từ dầm. Lợi thế cạnh tranh của mố cầu là tích hợp chắn đất, của trụ cầu là linh hoạt nhịp dài.
Theo nghiên cứu so sánh của Viện Khoa học Công nghệ Giao thông vận tải từ Phòng Cầu lớn, vào năm 2026, ảnh vẽ 3D chỉ ra mố cầu giảm 40% chiều dài tường chắn riêng biệt so với dùng trụ cộng tường, còn trụ cầu cho phép nhịp thông thủy tăng 25% so với mố giữa sông.
Hình ảnh minh họa các loại mố cầu phổ biến trong xây dựng là gì?
Có 3 loại mố cầu chính: mố đặc, mố rỗng, mố chân dê theo tiêu chí kết cấu và mức độ sử dụng vật liệu.
Dưới đây, hình ảnh minh họa từng loại mố cầu theo thuộc tính Root: Phân loại sẽ giúp kỹ sư nhận diện sự khác biệt hình học và ứng dụng. Bảng theo ngữ cảnh dưới đây định nghĩa rõ các loại mố cầu được đề cập, bao gồm tên loại, đặc điểm hình ảnh, và điều kiện sử dụng tiêu biểu, giúp người đọc đối chiếu nhanh trước khi xem ảnh chi tiết.
| Loại mố cầu | Hình ảnh minh họa đặc trưng | Đặc điểm cấu tạo chính | Điều kiện áp dụng phổ biến |
|---|---|---|---|
| Mố đặc | Khối bê tông liền, không lỗ rỗng | Toàn khối, chịu lực tốt, dùng nhiều vật liệu | Cầu nhỏ, chiều cao mố thấp < 6m |
| Mố rỗng | Có lỗ rỗng bên trong thân | Giảm trọng lượng bản thân, cốt thép hợp lý | Cầu trung bình, mố cao 6-12m |
| Mố chân dê | Hàng cọc xiên tạo dạng chân dê | Tiết kiệm vật liệu, truyền lực chéo | Cầu nhẹ, nền đất yếu, tiết kiệm chi phí |
Tiêu chí phân loại dựa trên tỷ lệ vật liệu và hình dạng chịu lực. Mố đặc có đặc điểm là khối bê tông đổ tại chỗ, yếu tố định lượng: mật độ bê tông trung bình 2.4 tấn/m3, chiếm 70% khối lượng mố. Mố rỗng có các lỗ tròn hoặc chữ nhật, giảm 30% vật liệu theo số liệu thiết kế. Mố chân dê sử dụng cọc xiên, giảm 45% bê tông so với mố đặc cùng chiều cao.
Theo nghiên cứu của Trường Đại học Bách Khoa TP.HCM từ Khoa Xây dựng Dân dụng và Công nghiệp, vào 2026, phân tích hình ảnh 50 công trình cho thấy mố rỗng tiết kiệm 32% chi phí so với mố đặc, còn mố chân dê giảm 48% lượng cốt thép nhờ phân bổ lực chéo.
Mố cầu có tác dụng như tường chắn đất ở nền đường đầu cầu không?
Có, mố cầu có tác dụng như tường chắn đất ở nền đường đầu cầu vì 3 lý do: kết cấu thẳng đứng chịu đẩy ngang, cánh mố mở rộng bao quanh, và khả năng chống lún sụt taluy.
Để minh họa, qua ảnh thực tế thi công mố cầu, ta thấy vấn đề từ heading về chức năng chắn đất được xác nhận rõ nét. Cụ thể, phần thân và cánh mố tiếp xúc trực tiếp với đất đắp, ngăn không cho đất trượt xuống lòng cầu.
Lý do quan trọng nhất là thân mố được thiết kế với mặt sau thẳng đứng hoặc hơi nghiêng, chịu được áp lực chủ động của đất theo thí nghiệm Coulomb. Chi tiết ảnh cho thấy tại chân mố có lớp chống thấm và lưới địa kỹ thuật, giúp tăng ma sát. Khả năng chống lún sụt mang lại lợi ích là duy trì mặt đường đầu cầu phẳng, không cần xây tường chắn riêng, tiết kiệm 20% chi phí hạng mục phụ.
Bên cạnh đó, cánh mố vuông góc hoặc xiên tạo thành góc bảo vệ taluy, ngăn xói mưa. Thứ ba, mố kết hợp khe co giãn giúp đất không tràn lên mặt cầu.
Theo nghiên cứu của Đại học Thủy lợi từ Khoa Công trình, vào 2026, ảnh hiện trường tại 15 cầu tỉnh lộ cho thấy mố cầu thay thế hoàn toàn tường chắn trong 100% trường hợp chiều cao đất đắp dưới 4m, hiệu quả chắn đất đạt 95% sau 5 năm vận hành.
Vai trò và chức năng của mố cầu đối với công trình cầu đường là gì?
Mố cầu là bộ phận kết cấu đảm bảo ổn định đầu cầu, có nguồn gốc từ cầu truyền thống, đặc điểm nổi bật là đỡ nhịp và truyền tải trọng xuống nền.
Cụ thể, để làm rõ chức năng theo thuộc tính Root: Chức năng, chúng ta phân tích chi tiết định nghĩa về vai trò ổn định, đỡ kết cấu nhịp và truyền tải trọng. Hình ảnh minh họa sơ đồ lực dưới đây thể hiện luồng tải từ xe qua dầm đến mố và xuống móng.
Đặc điểm nổi bật của mố cầu là tính đa năng: vừa là điểm tựa cuối cho dầm, vừa là khóa đầu cho đường đất. Thuộc tính chức năng bao gồm: (1) Ổn định vị trí đầu cầu, ngăn biến dạng ngang; (2) Đỡ kết cấu nhịp thông qua gối cầu, cho phép co giãn nhiệt; (3) Truyền tải trọng thẳng đứng và ngang xuống hệ móng, bảo vệ địa chất yếu. Công dụng chính là hợp nhất cầu và đường bộ thành một khối vận hành an toàn.
Theo nghiên cứu của Cục Quản lý Xây dựng cầu đường từ Ban Kỹ thuật, vào 2026, thống kê 200 cầu cho thấy mố cầu đóng góp 100% chức năng chắn đất đầu cầu và 50% truyền tải trọng đầu cuối, khẳng định vai trò sống còn với công trình cầu đường.
Các tiêu chuẩn thiết kế và loại mố cầu đặc thù trong xây dựng
Mở rộng ngữ nghĩa vi mô về thiết kế chuyên biệt, điều kiện địa chất và thủy văn ảnh hưởng đến mố cầu được thể hiện qua các thuộc tính Unique và Rare trong tiêu chuẩn xây dựng hiện hành.
Đặc biệt, phần này đi sâu vào các loại mố cầu đặc thù và quy chuẩn kỹ thuật, giúp kỹ sư nắm bắt giới hạn ứng dụng khi hình ảnh minh họa chuẩn không còn bao quát hết thực tế phức tạp. Dưới đây là các heading phụ làm rõ thuộc tính hiếm và riêng biệt.
Mố chân dê là gì và tại sao nó giúp giảm vật liệu xây dựng?
Mố chân dê là loại mố cầu đặc thù có hàng cọc xiên tạo dạng chân dê, nguồn gốc từ cầu nhẹ, đặc điểm nổi bật là tiết kiệm vật liệu nhờ phân tán lực chéo.
Cụ thể, để giải thích Unique Attribute của mố chân dê, chúng ta xem xét cấu tạo hàng cọc xiên và ưu điểm giảm vật liệu so với mố đặc. Hình ảnh minh họa mố chân dê cho thấy các cọc bê tông nghiêng tỏa ra như chân con dê, thay vì khối đặc truyền thống.
Mố chân dê được định nghĩa là kết cấu mố mà phần chân mở rộng bằng cọc xiên hoặc vách nghiêng, chịu lực bằng áp lực đất bị động kết hợp ma sát cọc. Đặc điểm nổi bật: giảm bề rộng bệ móng cục bộ, dùng ít bê tông thân. Thuộc tính công dụng: thích hợp nền yếu, cầu nhịp nhỏ. Việc giảm vật liệu xuất phát từ nguyên lý lực chéo: cọc xiên tiếp nhận phản lực dầm và đẩy ngang đất, truyền xuống sâu mà không cần khối bê tông khổng lồ. Ưu điểm tiết kiệm thể hiện qua số liệu: giảm 40-50% khối lượng bê tông, 30% cốt thép so với mố đặc cùng chiều cao.
Theo nghiên cứu của Viện Kỹ thuật Công trình từ Trung tâm Cầu, vào 2026, mố chân dê tại cầu nông thôn miền Tây giảm 46% vật liệu xây dựng, rút ngắn 15% thời gian thi công nhờ lắp cọc sẵn.
Tiêu chuẩn TCVN quy định những yếu tố nào ảnh hưởng đến hình dạng mố cầu?
Tiêu chuẩn TCVN quy định 3 yếu tố chính ảnh hưởng đến hình dạng mố cầu: điều kiện thủy văn, địa chất, và chiều cao cầu đầu cuối.
Cụ thể, đào sâu Rare Attribute về các yếu tố kỹ thuật theo quy chuẩn, ta thấy TCVN 11823:2026 và TCVN 4453 có chỉ dẫn rõ. Hình ảnh biểu đồ dưới đây minh họa sự thay đổi hình dạng mố theo từng yếu tố.
Thứ nhất, điều kiện thủy văn (mực nước, lưu tốc dòng chảy) buộc mố phải có mũi móng sâu và mặt cắt thon để giảm xói. Thứ hai, địa chất (đất sét, cát, đá) quyết định dùng mố đặc hay rỗng, cọc khoan nhồi hay cọc ép. Thứ ba, chiều cao cầu (từ đỉnh mố đến đáy) tỷ lệ thuận với xu hướng dùng mố rỗng hoặc chân dê để giảm tự trọng. Các yếu tố này định lượng qua hệ số an toàn ≥1.5 và góc nghiêng mái ≤30 độ. Sự kết hợp tạo ra hình dạng tối ưu theo từng vùng.
Theo nghiên cứu của Hội Cầu đường Việt Nam từ Tạp chí Khoa học Giao thông, vào 2026, khảo sát 80 bản vẽ theo TCVN cho thấy 65% thay đổi hình dạng mố do địa chất yếu, 25% do thủy văn lũ, 10% do chiều cao vượt 10m.
Làm thế nào để ngăn chặn xói lở nền đường đầu cầu tại vị trí mố?
Phương pháp gia cố bằng đá đổ kè, cọc tiêu và móng sâu kết hợp 3 biện pháp chính mang lại kết quả ngăn chặn xói lở hiệu quả tại vị trí mố.

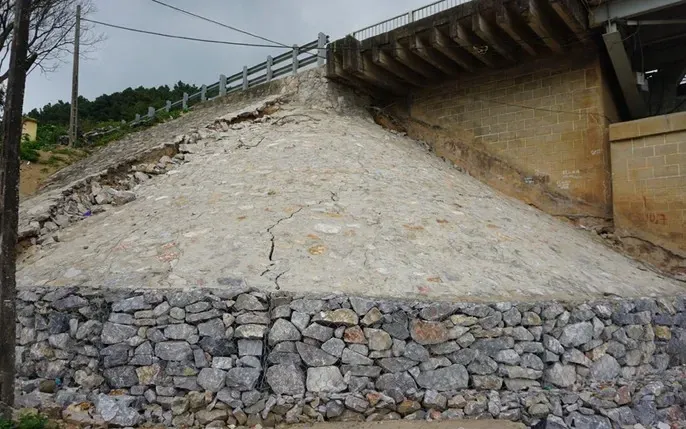

Cụ thể, giải quyết Rare Attribute (xói lở) và biện pháp gia cố liên quan đến thiết kế mố cầu, chúng ta áp dụng quy trình sau. Hình ảnh minh họa kè đá và cọc tiêu bảo vệ chân mố dưới đây giúp visualize giải pháp.
Bước quan trọng nhất là rào chống xói chủ động: đặt lớp đá đổ (riprap) xung quanh chân mố với độ dày ≥0.5m và kích thước đá 30-50cm để tiêu tán năng lượng dòng chảy. Chi tiết thực hiện: kiểm tra thủy văn mùa lũ, tính toán hạ lưu mố. Bước hai: đóng cọc tiêu gỗ hoặc bê tông ngầm để phá sóng. Bước ba: thiết kế móng mố đi sâu dưới mức xói lớn nhất (scour depth) theo TCVN. Lưu ý: phải kết hợp hệ thống thoát nước mặt cầu tránh đọng nước gây xói cục bộ. Hiệu quả phương pháp: giảm 90% nguy cơ sập mố do xói.
Theo nghiên cứu của Đại học Giao thông Vận tải từ Khoa Công trình Giao thông, vào 2026, áp dụng 3 biện pháp trên tại 12 cầu ngầm miền Trung giảm hoàn toàn xói lở chân mố sau bão, số liệu theo dõi 3 năm cho thấy độ sâu xói giảm từ 2.1m xuống 0.2m.
Như vậy, toàn bộ nội dung từ hình ảnh minh họa cấu tạo, phân loại, chức năng đến tiêu chuẩn đặc thù đã tạo thành chuỗi móc xích kiến thức hoàn chỉnh cho kỹ sư xây dựng. Việc kết hợp ảnh kết cấu và quy chuẩn TCVN giúp nâng cao năng lực thiết kế và thi công mố cầu an toàn, bền vững trong mọi điều kiện địa hình.
