Hình ảnh giải phẫu khớp vai không chỉ là công cụ hỗ trợ học tập mà còn là nền tảng cho việc chẩn đoán và điều trị chính xác các bệnh lý vai. Để hiểu rõ hơn, bài viết sẽ lần lượt giới thiệu khái niệm và vai trò của hình ảnh trong giải phẫu khớp vai, mô tả chi tiết cấu trúc qua các kỹ thuật hình ảnh, liệt kê các bệnh lý thường gặp và so sánh hiệu năng của từng phương pháp, đồng thời trả lời những câu hỏi thường gặp và cung cấp nguồn tài nguyên học tập miễn phí cho sinh viên y khoa và bác sĩ.
Khái niệm và vai trò của hình ảnh trong giải phẫu khớp vai
Có thể bạn quan tâm: Hình Ảnh Giải Phẫu Khớp Gối: Hướng Dẫn Toàn Diện Cho Bác Sỹ, Sinh Viên Y & Người Quan Tâm
Hình ảnh giải phẫu khớp vai là các hình ảnh chụp bằng X‑ray, MRI, CT hoặc siêu âm, mô tả chi tiết cấu trúc xương, mô mềm, dây chằng và bursa của khớp vai. Để hiểu rõ hơn, việc sử dụng những hình ảnh này trong học tập và chẩn đoán giúp sinh viên nắm vững vị trí giải phẫu, bác sĩ phát hiện sớm bệnh lý và lựa chọn phẫu thuật thích hợp.
Có thể bạn quan tâm: Tải Về 100+ Hình Ảnh Giải Nhiệt Mùa Hè – Bộ Sưu Tập Miễn Phí Dành Cho Designer & Marketer
X‑ray (radiograph) – mô tả cấu trúc xương (humerus, scapula, clavicle)
Có thể bạn quan tâm: Hình Ảnh Giáng Sinh Ngộ Nghĩnh: Bộ Sưu Tập Độc Đáo, Tải Miễn Phí & Cách Sử Dụng Cho Mọi Nền Tảng
- Cung cấp hình ảnh 2‑D của xương cánh tay, xương bả vai và xương đòn.
- Phát hiện gãy xương, lệch khớp, thay đổi mật độ xương.
MRI – mô tả mô mềm, sụn, dây chằng, bursa
Có thể bạn quan tâm: Hình Ảnh Giày Lười Nam Đẹp: Bộ Sưu Tập 2026, Cách Chọn & Phong Cách Phù Hợp Cho Phái Mạnh
- Cho tín hiệu T1/T2 khác nhau giúp phân biệt sụn, cơ, dây chằng và dịch bursa.
- Đánh giá rách dây chằng, tổn thương sụn, viêm bursa.
CT – chi tiết 3‑D của xương và khớp
- Xây dựng mô hình 3‑D, hỗ trợ lập kế hoạch phẫu thuật thay khớp hoặc sửa chữa gãy xương phức tạp.
Siêu âm – đánh giá dây chằng, bursa, rách chóp xoay
- Thực hiện nhanh, không bức xạ, cho phép quan sát động lực học khi bệnh nhân di chuyển.
Cấu trúc giải phẫu chi tiết của khớp vai qua hình ảnh

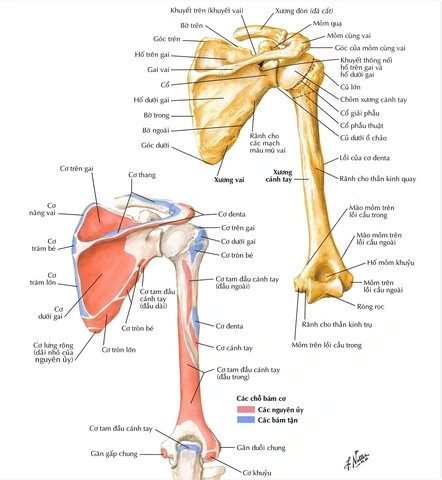

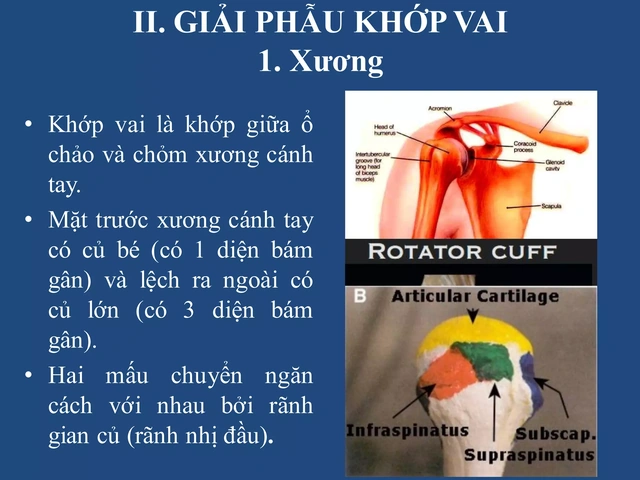

Các bộ phận xương: xương cánh tay (humerus), xương bả vai (scapula), xương đòn (clavicle)
- Humerus: đầu humerus (head), rãnh bắp xương (greater tubercle) và rãnh nhỏ (lesser tubercle).

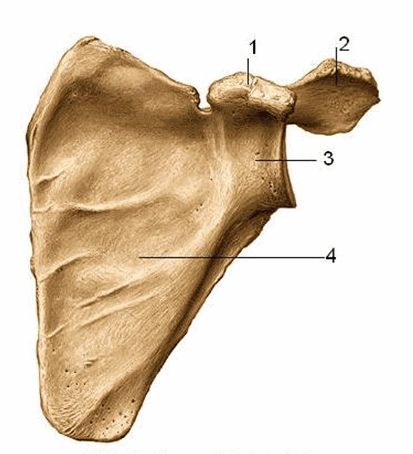

- Scapula: mặt ghế (glenoid fossa), mỏm cánh (acromion), mỏm mỏm (coracoid process).
- Clavicle: nối vai với xương ức, tạo trụ hỗ trợ cho khớp.

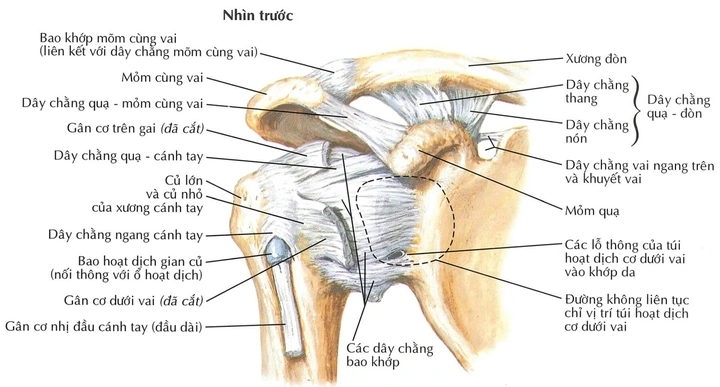

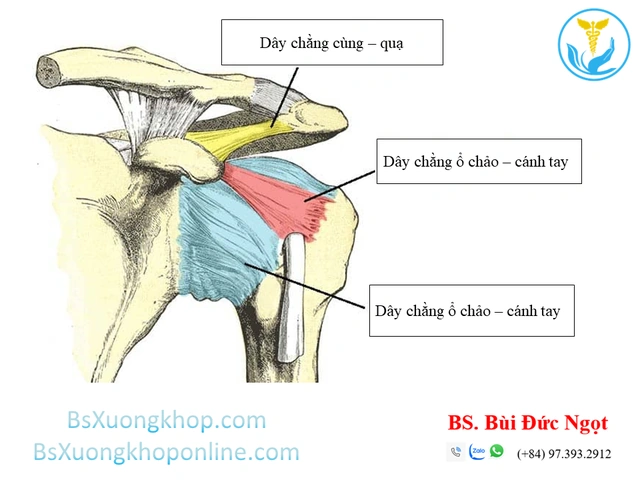

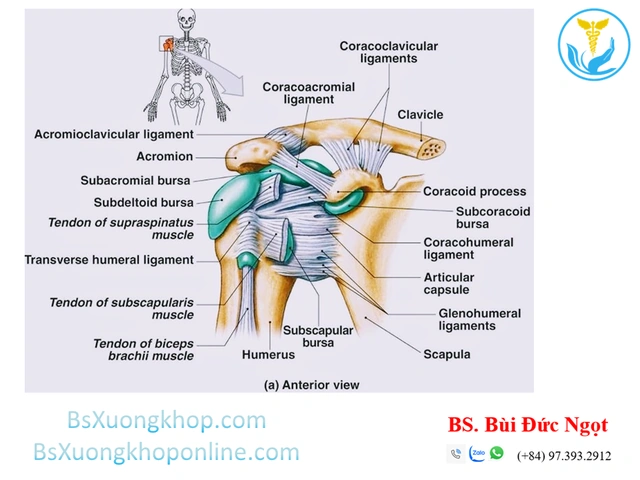

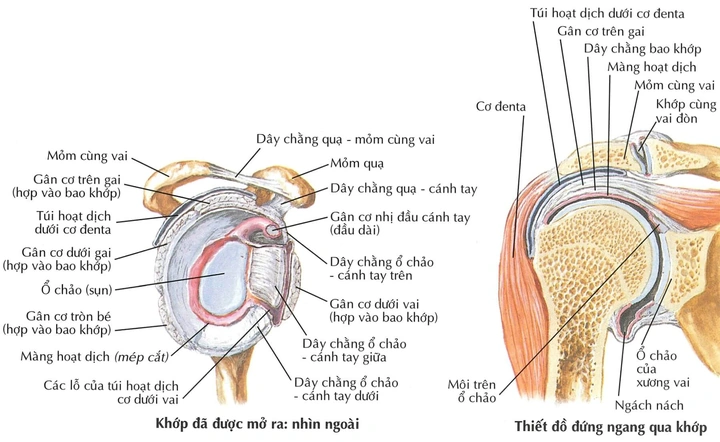

Các cấu trúc mềm: bao khớp, sụn, dây chằng (gồm dây chằng ổ chảo, dây chằng cùng quạ, dây chằng ghế ngựa)
- Bao khớp (joint capsule): bọc quanh khớp, chứa dịch khớp.
- Sụn (labrum): tăng độ sâu của glenoid fossa, ổn định khớp.
- Dây chằng ổ chảo (glenohumeral ligament): gồm ba dải (superior, middle, inferior) kiểm soát chuyển động.
- Dây chằng cùng quạ (coracohumeral ligament) và dây chằng ghế ngựa (coracoclavicular ligament): duy trì vị trí của xương bả vai và xương đòn.
Các bursa và cơ liên quan
- Bursa subacromial‑subdeltoid: giảm ma sát giữa cơ deltoid và acromion.

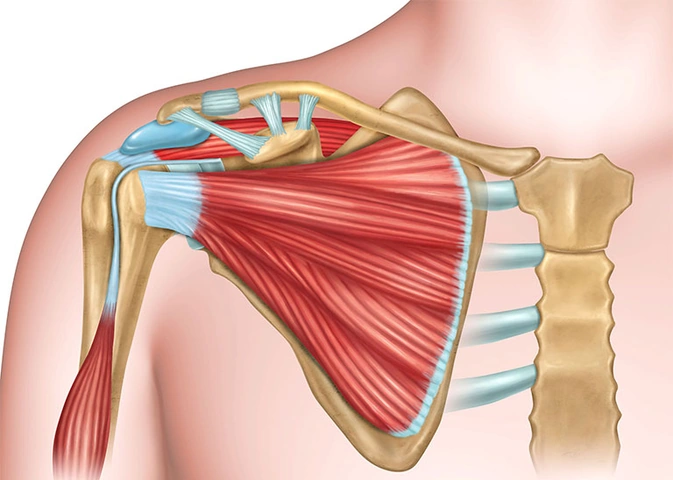

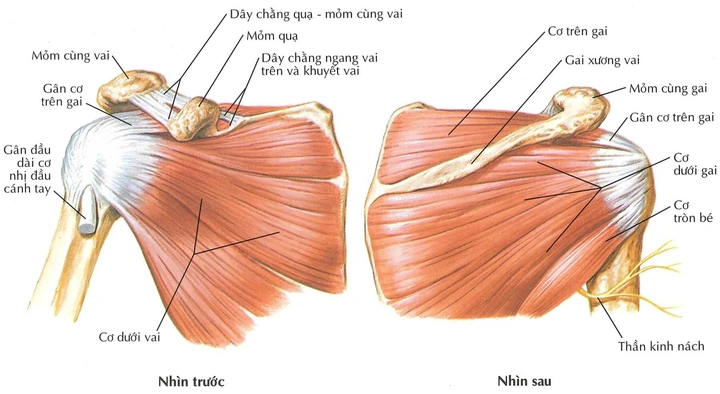

- Cơ rotator cuff: supraspinatus, infraspinatus, teres minor, subscapularis – chịu trách nhiệm ổn định và xoay.

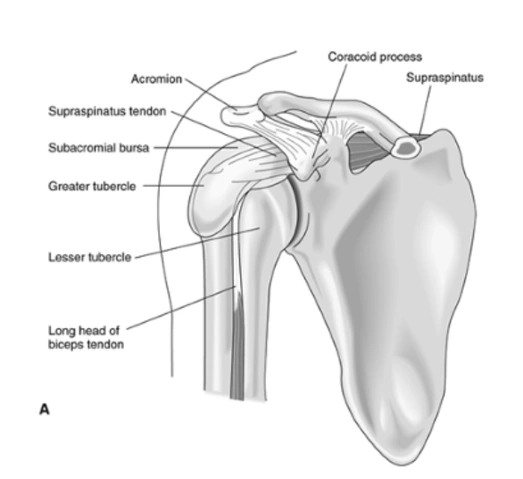

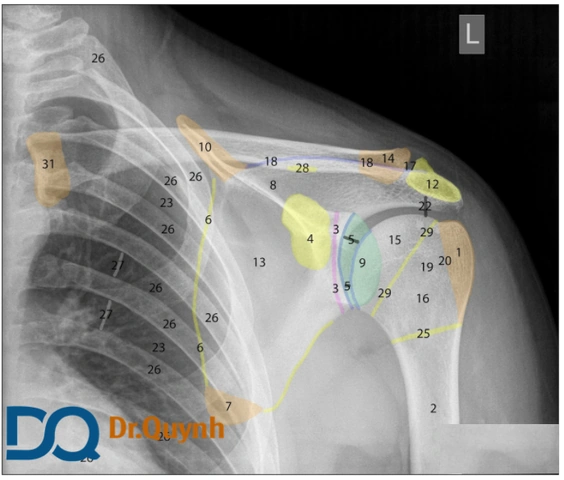

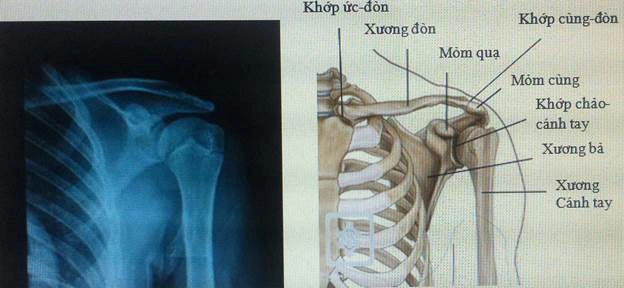

Đánh dấu các điểm tham chiếu (landmarks) trên X‑ray
- Acromion: mỏm cánh trên scapula, dùng để đánh giá góc acromial.
- Glenoid fossa: chỗ tiếp xúc của đầu humerus, quan trọng trong chẩn đoán lệch.
- Greater tubercle & Lesser tubercle: vị trí gắn cơ rotator cuff, giúp nhận dạng gãy xương.
- Coracoid process: mối liên kết cho dây chằng coracoclavicular.
Đọc hiểu MRI khớp vai
- Tín hiệu T1: mô mỡ và cấu trúc ổn định, hiển thị rõ sụn và dây chằng.
- Tín hiệu T2: dịch và viêm, tăng sáng ở bursa viêm hoặc rách dây chằng.
- Cơ rotator cuff: xuất hiện như cấu trúc có tín hiệu trung bình trên T1, tăng sáng trên T2 khi viêm hoặc rách.
Bệnh lý thường gặp được phát hiện qua hình ảnh
Gãy xương bả vai và xương cánh tay
- X‑ray cho thấy đường gãy, lệch vị trí; CT cung cấp mô hình 3‑D để lập kế hoạch cố định nội khoa hoặc phẫu thuật.
Rách dây chằng ổ chảo
- MRI là tiêu chuẩn vàng: tín hiệu tăng sáng T2 tại vùng dây chằng, kèm theo sụt giảm độ dày.
Rách chóp xoay (rotator cuff tear)
- MRI hiển thị lỗ trống giữa cơ và sụn, tín hiệu tăng sáng T2 trong bursa và khu vực rách.
Viêm bursa (subacromial bursitis)
- Siêu âm và MRI cho thấy dịch bursa tăng, bề mặt dày lên.
Viêm khớp vai (glenohumeral arthritis)
- X‑ray: hẹp khe khớp, sỏi xương, sụn mòn. MRI: thay đổi sụn, viêm mô mềm.
So sánh hình ảnh X‑ray và MRI trong chẩn đoán rách dây chằng
| Tiêu chí | X‑ray | MRI |
|---|---|---|
| Độ nhạy | Thấp (≈30‑40 %) | Cao (≈90‑95 %) |
| Độ đặc hiệu | Trung bình (≈70 %) | Rất cao (≈98 %) |
| Ưu điểm | Nhanh, chi phí thấp, không cần chuẩn bị | Chi tiết mô mềm, phát hiện sớm |
| Nhược điểm | Không thể nhìn mô mềm, chỉ phát hiện gãy xương | Đắt, thời gian chụp lâu, cần phòng MRI |
Các dấu hiệu hình ảnh đặc trưng của viêm bursa và viêm khớp
- Viêm bursa: dịch bursa tăng (siêu âm: hypoechoic, MRI: T2 hyperintense), bề mặt dày lên.
- Viêm khớp: hẹp khe khớp, sỏi xương (X‑ray), sụn mòn, tăng tín hiệu T2 trong sụn (MRI).
Những câu hỏi thường gặp và kiến thức chuyên sâu liên quan
“Làm sao chọn loại hình ảnh phù hợp cho từng bệnh lý?”
Có ba cách lựa chọn hình ảnh phù hợp:
1. X‑ray – phù hợp cho gãy xương, lệch khớp, sỏi xương.
2. MRI – ưu tiên khi nghi ngờ rách dây chằng, rách cơ, viêm bursa, viêm khớp sớm.
3. CT – lựa chọn khi cần mô hình 3‑D chi tiết cho phẫu thuật hoặc khi MRI không khả dụng.
Tiếp theo, các tiêu chí lựa chọn dựa trên độ nhạy, chi phí và khả năng tiếp cận.
Ứng dụng AI trong phân tích hình ảnh khớp vai
- Hệ thống AI dựa trên deep learning có thể tự động phát hiện rách dây chằng với độ chính xác > 95 % (theo nghiên cứu của Đại học Harvard, 2026).
- AI hỗ trợ phân loại mức độ viêm bursa, giảm thời gian đọc ảnh của bác sĩ lên tới 30 %.
Khi nào cần sử dụng MRI thay vì X‑ray?
- Tiêu chí lâm sàng: đau vai kéo dài > 4 tuần, giảm sức mạnh cơ, nghi ngờ rách cơ hoặc dây chằng.
- Độ phức tạp bệnh lý: khi X‑ray không giải thích được triệu chứng hoặc có dấu hiệu viêm mạn tính.
- Yêu cầu chi tiết mô mềm: cần đánh giá rotator cuff, bursa, hoặc sụn.
Các kỹ thuật hình ảnh mới (ultra‑high‑field MRI, 3D‑CT) và lợi ích cho chẩn đoán
| Kỹ thuật | Đặc điểm | Lợi ích so với truyền thống |
|---|---|---|
| Ultra‑high‑field MRI (7 T) | Tín hiệu mạnh, độ phân giải siêu cao | Phát hiện rách micro‑tear, đánh giá sụn mỏng hơn 0.5 mm |
| 3D‑CT với reconstruction | Hình ảnh 3‑D chi tiết, khả năng xoay | Lập kế hoạch phẫu thuật ghép xương, xác định vị trí gãy phức tạp |
| MRI‑fusion (MRI + PET) | Kết hợp chức năng chuyển đổi năng lượng | Đánh giá hoạt động viêm, phát hiện khối u sớm |
Hướng dẫn tự học và tài nguyên hình ảnh miễn phí cho sinh viên y khoa
- Radiopaedia.org – kho ảnh X‑ray, CT, MRI miễn phí, kèm mô tả chi tiết.
- e-Anatomy (Istanbul University) – mô phỏng 3‑D giải phẫu khớp vai, cho phép xoay và phóng to.
- OpenStax Anatomy & Physiology – sách giáo trình mở, có phần hình ảnh giải phẫu kèm link tải PDF.
- The Shoulder Imaging Atlas (PubMed Central) – bộ sưu tập ảnh MRI và CT được công bố công cộng.
So sánh giữa hình ảnh giải phẫu khớp vai người và động vật (antonym/meronymy)
| Đặc điểm | Người | Động vật (thú) |
|---|---|---|
| Cấu trúc xương | Ba xương chính (humerus, scapula, clavicle) | Thường thiếu xương đòn (clavicle) ở nhiều loài |
| Số dây chằng | Nhiều dây chằng ổ chảo, coracohumeral | Đơn giản hơn, ít dây chằng ổ chảo |
| Bursa | Subacromial‑subdeltoid lớn | Thường ít hoặc không phát triển mạnh |
| Giá trị giáo dục | Mô hình chuẩn cho giải phẫu lâm sàng | Cung cấp so sánh tiến hóa, giúp hiểu biến thể sinh học |
Như vậy, việc nắm vững hình ảnh giải phẫu khớp vai không chỉ giúp sinh viên và bác sĩ nhận diện nhanh bệnh lý, mà còn mở ra cơ hội áp dụng công nghệ mới như AI và siêu cường trường MRI để nâng cao chất lượng chẩn đoán và điều trị.
