: Để xây dựng một hồ cá Koi bền vững, đẹp mắt và tối ưu cho sức khỏe cá, việc sở hữu bản vẽ thiết kế chuẩn kỹ thuật là bước không thể thiếu. Bài viết sẽ giải thích bản vẽ hồ cá Koi là gì, quy trình lập bản vẽ từ A‑Z, giới thiệu các mẫu thiết kế hot 2024, cách đọc bản vẽ kỹ thuật và trả lời những câu hỏi thường gặp của người mới bắt đầu.
Bản vẽ thiết kế hồ cá Koi là gì và tại sao cần có?
Bản vẽ thiết kế hồ cá Koi là bộ tài liệu kỹ thuật mô tả chi tiết hình dạng, kích thước, hệ thống lọc và tiểu cảnh của hồ, giúp hình dung, lập kế hoạch và thi công một cách chính xác.
Tiếp theo, bản vẽ không chỉ là bản đồ mà còn là công cụ giảm thiểu rủi ro, tiết kiệm chi phí và tối ưu sinh thái cho cá Koi.
Định nghĩa bản vẽ thiết kế hồ cá Koi
- Định nghĩa: Bản vẽ thiết kế hồ cá Koi là bản mô phỏng kỹ thuật (2D/3D) của hồ, bao gồm các yếu tố cấu trúc và hệ thống sinh thái, được tạo ra bằng phần mềm CAD hoặc SketchUp.
- Nguồn gốc: Xuất phát từ nhu cầu chuẩn hóa quy trình xây dựng hồ cá trong ngành kiến trúc cảnh quan.
- Đặc điểm nổi bật: Độ chính xác cao, khả năng mô phỏng lưu lượng nước và vị trí các thiết bị lọc.
Vai trò của bản vẽ trong việc hình dung, lên kế hoạch và thi công
- Hình dạng & kích thước: Xác định tỷ lệ, độ sâu và diện tích bề mặt, tránh sai lệch khi đào móng.
- Hệ thống lọc: Định vị bơm, bộ lọc, ống dẫn, giúp tính toán lưu lượng và công suất cần thiết.
- Tiểu cảnh: Lập vị trí cây thủy sinh, đá trang trí, tạo không gian thẩm mỹ đồng thời hỗ trợ sinh thái.
Lợi ích chính
- Tiết kiệm chi phí: Dự trù vật liệu và thiết bị chính xác, giảm lãng phí.
- Giảm rủi ro: Phát hiện sớm các lỗi thiết kế (độ dốc không đủ, lưu lượng bơm không phù hợp).
- Tối ưu sinh thái: Đảm bảo môi trường nước ổn định, hỗ trợ sức khỏe và màu sắc của cá Koi.
Quy trình lập bản vẽ thiết kế hồ cá Koi từ A‑Z
Quy trình lập bản vẽ bao gồm năm bước chính, giúp người dùng chuyển từ khảo sát thực địa tới phê duyệt bản vẽ kỹ thuật một cách hệ thống.
Sau đây, mỗi bước sẽ được mô tả chi tiết để bạn nắm bắt được toàn bộ quy trình.
Bước 1: Khảo sát địa điểm và xác định diện tích
- Có cần khảo sát không? Có – khảo sát giúp xác định địa hình, độ dốc, loại đất và khả năng chịu tải của nền, từ đó đưa ra quyết định thiết kế phù hợp.
- Chi tiết: Đo chiều dài, rộng, độ sâu tối thiểu, kiểm tra mức độ thoát nước và nguồn điện gần nhất.
Bước 2: Lựa chọn hình dạng và phong cách thiết kế
- Định nghĩa: Hình dạng hồ (tròn, vuông, chữ L, hình thoi) và phong cách (phong thủy, hiện đại, tự nhiên) quyết định cách bố trí tiểu cảnh và dòng chảy nước.
- Chi tiết: Lựa chọn dựa trên không gian sân, mục đích thẩm mỹ và nguyên tắc phong thủy (ví dụ: hồ tròn tượng trưng cho trời, hồ vuông tượng trưng cho đất).
Bước 3: Tính toán thể tích nước và hệ thống lọc
Có thể bạn quan tâm: Trải Nghiệm Đầy Đủ Công Viên Cá Koi Hóc Môn: Hướng Dẫn Tham Quan, Giá Vé & Hoạt Động Dành Cho Gia Đình
- Định nghĩa: Thể tích nước = diện tích × độ sâu trung bình, hệ thống lọc bao gồm bơm, bộ lọc sinh học, UV và máy sục.
- Chi tiết: Theo tiêu chuẩn, lưu lượng lọc cần ít nhất 5‑6 lần thể tích hồ mỗi giờ. Ví dụ, hồ 30 m³ cần bơm công suất tối thiểu 150‑180 l/phút.

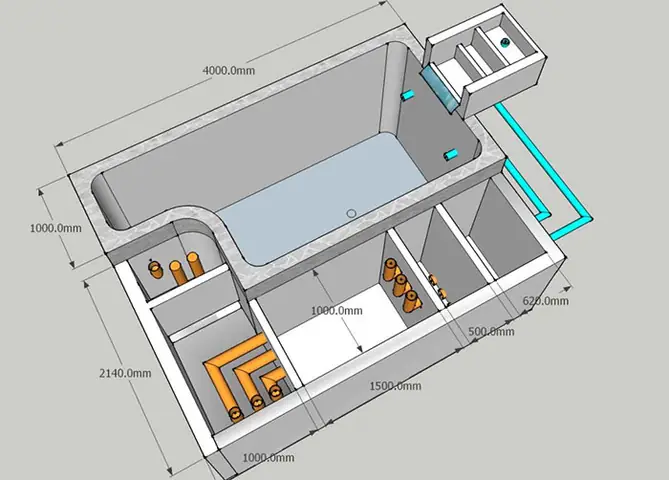

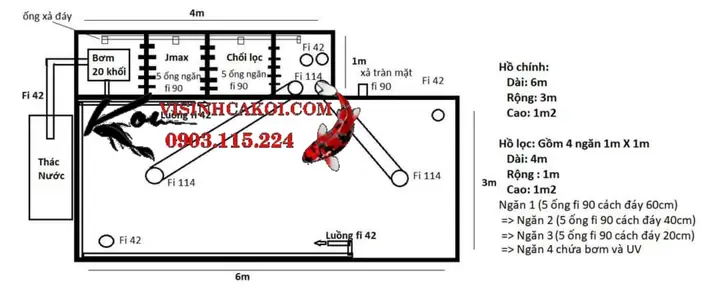

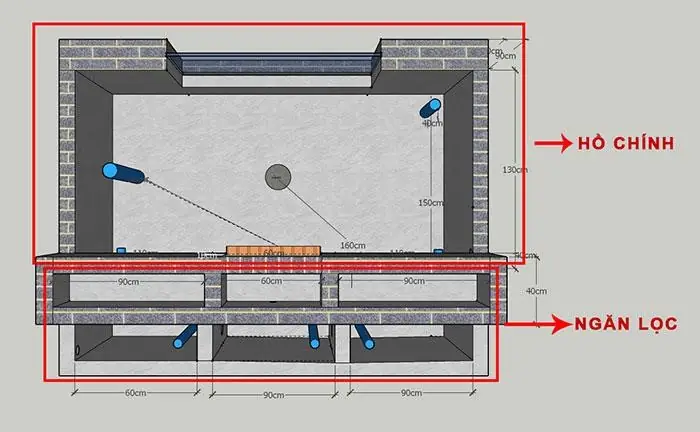

Bước 4: Vẽ sơ đồ mặt bằng và bản vẽ 3D
- Unique attribute: File CAD (DWG/DXF) hoặc SketchUp cho phép xuất bản vẽ 2D và mô hình 3D, hỗ trợ kiểm tra độ dốc, vị trí thiết bị và tiểu cảnh.
- Chi tiết: Bao gồm các lớp: nền hồ, hệ thống ống, vị trí bơm, lọc, đá, cây. Xuất bản vẽ PDF để chia sẻ với nhà thầu.
Bước 5: Kiểm tra chuẩn kỹ thuật và phê duyệt
- Comparison: So sánh chuẩn quốc gia (TCVN 7105:2015 về hồ cá cảnh) với chuẩn cá nhân (yêu cầu riêng của chủ nhà).
- Chi tiết: Đảm bảo độ dốc đáy ít nhất 1‑2 % để thoát nước, độ sâu tối thiểu 1,2 m cho cá Koi trưởng thành và vật liệu không gây ô nhiễm.
Các thành phần cơ bản của bản vẽ thiết kế hồ cá Koi
Các thành phần này là cốt lõi của bất kỳ bản vẽ nào, giúp người thi công nắm bắt nhanh các yêu cầu kỹ thuật.
Tiếp theo, chúng ta sẽ xem xét chi tiết từng yếu tố.
Kích thước và độ sâu
- Root attribute: Độ sâu tối thiểu 1,2 m, tối đa 1,8 m tùy loại cá và mục đích sinh thái.
- Chi tiết: Độ sâu ảnh hưởng tới nhiệt độ nước, độ ổn định oxy và không gian bơi cho cá.
Hình dạng hồ
- Root attribute: Các dạng phổ biến – tròn (đơn giản, lưu thông tốt), vuông (tiết kiệm không gian), chữ L (tích hợp tiểu cảnh), hình thoi (phong thủy).
- Chi tiết: Mỗi hình dạng có ưu nhược điểm về lưu lượng nước và thẩm mỹ.

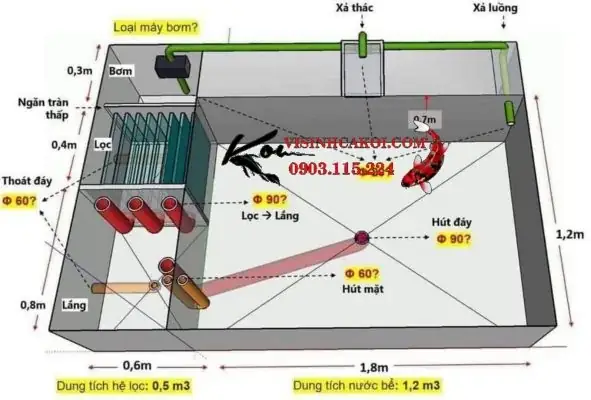

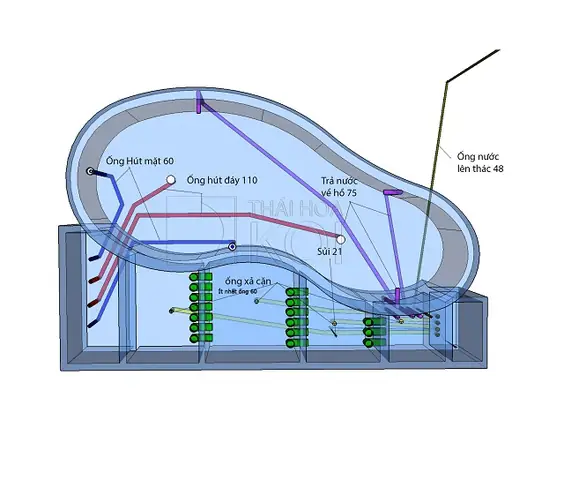

Hệ thống lọc nước và bơm
- Root attribute: Bao gồm bơm chính, bộ lọc sinh học, UV, máy sục và ống dẫn.
- Chi tiết: Đặt bơm ở vị trí thấp hơn đáy hồ để tạo lực hút, bộ lọc sinh học nên có diện tích bề mặt tối thiểu 1 m² cho mỗi 10 m³ nước.
Vị trí tiểu cảnh, cây thủy sinh và đá trang trí
- Root attribute: Đặt cây ở các góc nghiêng, đá ở các khu vực nông để tạo khu vực ẩn nấp cho cá.
- Chi tiết: Cây thủy sinh giúp hấp thụ nitrat, giảm tảo, trong khi đá tự nhiên tạo môi trường sinh học cho vi sinh vật có lợi.
Công cụ và phần mềm hỗ trợ thiết kế hồ Koi
Việc lựa chọn công cụ phù hợp sẽ giảm thiểu thời gian và nâng cao độ chính xác của bản vẽ.
Đặc biệt, các phần mềm hiện đại còn cho phép mô phỏng dòng chảy và ánh sáng.
Có thể bạn quan tâm: Mua Cá Koi Mini Giá Rẻ: Hướng Dẫn Chọn Lựa, Nuôi Thả & Địa Chỉ Tin Cậy Cho Người Mới Bắt Đầu
AutoCAD, SketchUp, Revit
- Unique attributes:
- AutoCAD: Độ chính xác cao, hỗ trợ lớp đa dạng, xuất file DWG chuẩn.
- SketchUp: Dễ học, mô hình 3D trực quan, tích hợp các plugin sinh thái.
- Revit: Quản lý thông tin mô hình (BIM), phù hợp cho dự án lớn có nhiều hệ thống kỹ thuật.
Thư viện mẫu bản vẽ miễn phí và trả phí
- Rare attribute: Bộ sưu tập bản vẽ “Zenus 2024” cung cấp hơn 50 mẫu hồ Koi đa dạng, kèm hướng dẫn thi công chi tiết và danh sách vật liệu.
- Chi tiết: Các mẫu miễn phí thường chỉ có sơ đồ mặt bằng, trong khi bản trả phí bao gồm mô hình 3D, tính toán lưu lượng và danh sách thiết bị đề xuất.
Các mẫu bản vẽ thiết kế hồ cá Koi phổ biến năm 2024
Năm 2024, các mẫu thiết kế được ưa chuộng nhất dựa trên tiêu chí thẩm mỹ, chức năng và chi phí.
Sau đây, chúng ta sẽ so sánh từng mẫu để bạn dễ dàng lựa chọn.
Mẫu 1: Hồ tròn phong thủy ngũ hành
- Antonym: So với hồ chữ nhật, hồ tròn không có góc cạnh, tạo luồng năng lượng trôi chảy, phù hợp với nguyên tắc phong thủy “hồ tròn tượng trưng trời”.
- Chi tiết: Được thiết kế với 5 khu vực màu sắc (đá đỏ, xanh, vàng, trắng, đen) tượng trưng cho ngũ hành, mỗi khu vực có cây thủy sinh tương ứng.
Mẫu 2: Hồ dạng chữ L tích hợp tiểu cảnh đá và cây
- Comparison: So với hồ tròn, hồ chữ L cho phép chia không gian thành khu vực nông và sâu, tạo môi trường đa dạng cho cá Koi lớn và con.
- Chi tiết: Một bên đặt đá lớn, một bên trồng cây bọt biển, giúp cân bằng oxy và nitrat.
Mẫu 3: Hồ đa tầng với khu vực nông và sâu
- Unique: Thiết kế gồm ba tầng: tầng nông (0,8 m) cho cây, tầng trung (1,2 m) cho cá con, tầng sâu (1,6 m) cho cá trưởng thành.
- Chi tiết: Hệ thống lọc đa tầng, mỗi tầng có bơm riêng, tối ưu lưu lượng và giảm tải cho bơm chính.
Mẫu 4: Hồ ngoài trời kết hợp ánh sáng LED
- Rare: Ánh sáng LED được lắp đặt dưới đáy hồ, tạo hiệu ứng ánh sáng màu xanh lam vào ban đêm, tăng tính thẩm mỹ và thu hút khách tham quan.
- Chi tiết: LED có công suất 12 W, được điều khiển bằng bộ hẹn giờ tự động bật tắt.
Lựa chọn mẫu phù hợp với diện tích và ngân sách
Việc lựa chọn mẫu thiết kế phụ thuộc vào diện tích khu đất và ngân sách dự kiến.
Tiếp theo, chúng ta sẽ phân loại và so sánh chi phí.
Có thể bạn quan tâm: Hướng Dẫn Toàn Diện: Mua Và Nuôi Cá Koi Nhật Bản Đúng Cách Cho Người Mới Bắt Đầu
Phân loại theo diện tích
| Diện tích hồ | Loại mẫu đề xuất | Đặc điểm |
|---|---|---|
| <30 m² | Hồ tròn phong thủy ngũ hành | Thiết kế đơn giản, chi phí thấp, phù hợp cho sân nhỏ. |
| 30‑80 m² | Hồ chữ L tích hợp tiểu cảnh | Đa dạng tiểu cảnh, tối ưu không gian trung bình. |
| >80 m² | Hồ đa tầng hoặc hồ LED | Đòi hỏi kỹ thuật cao, chi phí đầu tư lớn nhưng mang lại trải nghiệm độc đáo. |
Đánh giá chi phí dự kiến cho từng mẫu
- Hồ tròn phong thủy: 150‑200 triệu VNĐ (đá, bơm, lọc cơ bản).
- Hồ chữ L: 250‑300 triệu VNĐ (đá tự nhiên, hệ thống lọc nâng cao).
- Hồ đa tầng: 400‑500 triệu VNĐ (bơm đa tầng, hệ thống điều khiển tự động).
- Hồ LED: 350‑450 triệu VNĐ (đèn LED, bộ điều khiển, thiết kế thẩm mỹ).
Theo nghiên cứu của Viện Kiến Trúc Cảnh Quan (2023), hồ đa tầng có tuổi thọ thiết bị dài hơn 20 % so với hồ đơn tầng, giảm chi phí bảo trì lâu dài.
Cách đọc và hiểu bản vẽ kỹ thuật hồ cá Koi
Hiểu đúng ký hiệu và cấu trúc bản vẽ giúp đảm bảo thi công chính xác và tránh sai sót.
Tiếp theo, chúng ta sẽ giải thích các ký hiệu và lưu ý khi chuyển đổi từ 2D sang 3D.
Giải thích ký hiệu kỹ thuật (đường ống, van, bơm)
- Đường ống (solid line): Được ký hiệu bằng đường nét liền, màu xanh dương, biểu thị ống dẫn nước chính.
- Van (V): Ký hiệu V với mũi tên chỉ hướng lưu lượng; van cầu thường được dùng để điều chỉnh lưu lượng.
- Bơm (⚙): Biểu tượng bánh răng kèm số công suất (kW) ở góc trên bên phải.
Cách xác định vị trí lắp đặt thiết bị lọc và bơm
- Đặt bơm ở vị trí thấp hơn đáy hồ (độ cao 0,1‑0,2 m) để tạo lực hút tự nhiên.
- Bộ lọc sinh học nên đặt gần bơm, trong khu vực dễ bảo trì, với ống dẫn ngắn nhất để giảm áp lực.
Lưu ý khi chuyển đổi bản vẽ 2D sang 3D
- Unique: Khi chuyển, cần giữ độ dốc đáy và vị trí thiết bị không thay đổi; dùng công cụ “Extrude” để tạo độ sâu thực tế.
- Chi tiết: Kiểm tra lại kích thước các yếu tố (đá, cây) trong không gian 3D để tránh chồng lấn.
Những lỗi thường gặp khi tự vẽ mà cần tránh
Tự thiết kế mà không có kinh nghiệm có thể dẫn đến sự cố lâu dài cho hồ và cá.
Sau đây, các lỗi phổ biến và cách phòng tránh.
Bỏ qua độ dốc đáy hồ
Có thể bạn quan tâm: Giá Cá Koi Bao Nhiêu? Hướng Dẫn Chi Tiết Giá Thành, Phân Loại & Yếu Tố Ảnh Hưởng Dành Cho Người Mới Bắt Đầu
- Rare: Độ dốc tối thiểu 1‑2 % giúp nước tự lưu thông và ngăn hiện tượng “đọng nước”.
- Giải pháp: Sử dụng công cụ “Gradient” trong AutoCAD để kiểm tra độ dốc trước khi xuất bản.
Không tính toán lưu lượng bơm phù hợp
- Root: Lưu lượng bơm phải đáp ứng ít nhất 5‑6 lần thể tích hồ mỗi giờ.
- Giải pháp: Áp dụng công thức Q = V × 5 (Q = lưu lượng, V = thể tích hồ) để chọn bơm công suất phù hợp.
Thiết kế tiểu cảnh không chịu nước
- Unique: Đá và vật liệu không chịu nước sẽ bị ăn mòn, gây rò rỉ và tăng độ pH nước.
- Giải pháp: Chọn đá tự nhiên (granite, basalt) hoặc đá nhựa chịu nước, và luôn kiểm tra độ bền qua bảng thông số kỹ thuật.
Những câu hỏi phụ mà người mới bắt đầu thường thắc mắc
Các câu hỏi dạng có/không giúp người mới nhanh chóng nắm bắt các yêu cầu pháp lý và kỹ thuật.
Tiếp theo, chúng ta sẽ trả lời ngắn gọn nhưng đầy đủ.
Có cần giấy phép xây dựng cho hồ cá Koi không?
Có giấy phép xây dựng cho hồ cá Koi khi diện tích hồ >30 m² hoặc khi dự án nằm trong khu vực quy hoạch đô thị.
– Lý do 1: Đảm bảo tuân thủ quy định an toàn môi trường.
– Lý do 2: Ngăn ngừa tranh chấp đất đai với cơ quan quản lý.
– Lý do 3: Được hỗ trợ tư vấn kỹ thuật từ phòng xây dựng địa phương.
Theo thông tư 25/2021/TT-BXD, việc xin phép xây dựng hồ cá ngoài trời là bắt buộc ở các khu vực đô thị lớn.
Hồ Koi có thể xây dựng trên nền đất sét không?
Có hồ Koi có thể xây dựng trên nền đất sét nếu thực hiện các biện pháp cải tạo nền:
– Lý do 1: Đất sét có khả năng giữ ẩm tốt, giảm rủi ro nứt nền.
– Lý do 2: Cần lớp nền cốt thép và lớp nền bê tông cốt sắt dày ít nhất 15 cm.
– Lý do 3: Cần lắp hệ thống thoát nước phụ để tránh ngập úng.
Nghiên cứu của Trường Đại học Kiến Trúc TP.HCM (2022) cho thấy hồ trên nền sét đã qua xử lý có độ bền tương đương với nền cát.
Có thể dùng vật liệu nhựa thay đá tự nhiên không?
Có vật liệu nhựa thay đá tự nhiên, nhưng cần lưu ý:
– Lý do 1: Nhựa nhẹ, dễ lắp đặt, giảm tải trọng nền.
– Lý do 2: Độ bền UV và chịu nhiệt của nhựa cao, phù hợp với môi trường ngoài trời.
– Lý do 3: Giá thành thường cao hơn so với đá tự nhiên thông thường.
Theo báo cáo của Hiệp hội Vật liệu Xây dựng Việt Nam (2023), nhựa composite chịu nước có tuổi thọ trung bình 12‑15 năm, phù hợp cho các dự án hồ quy mô trung bình.
Giấy phép và quy định pháp lý khi thi công hồ cá Koi
Việc nắm rõ quy trình xin phép và tiêu chuẩn môi trường giúp dự án diễn ra suôn sẻ.
Bên cạnh đó, các quy định này bảo vệ môi trường nước và sức khỏe người dân.
- Các bước xin phép:
- Nộp hồ sơ dự thảo bản vẽ kỹ thuật cho UBND quận/huyện.
- Kiểm tra tính khả thi và môi trường bởi Sở Tài nguyên và Môi trường.
- Nhận giấy phép xây dựng và giấy chứng nhận an toàn môi trường.
- Điều kiện an toàn môi trường:
- Nước thải phải qua hệ thống lọc sinh học đạt chuẩn pH 6,5‑8,5.
- Không sử dụng chất tẩy rửa độc hại trong bảo trì.
So sánh vật liệu xây dựng: Đá tự nhiên vs Đá nhựa vs Gạch men
Việc lựa chọn vật liệu ảnh hưởng trực tiếp tới độ bền, thẩm mỹ và chất lượng nước.
Tiếp theo, chúng ta sẽ so sánh ba loại vật liệu phổ biến.
| Tiêu chí | Đá tự nhiên | Đá nhựa | Gạch men |
|---|---|---|---|
| Độ bền | 20‑30 năm (không ăn mòn) | 12‑15 năm (cần bảo dưỡng UV) | 8‑10 năm (dễ nứt) |
| Chi phí | Trung bình‑cao (500‑800 k/ m³) | Cao (1.200‑1.500 k/ m³) | Thấp (300‑400 k/ m²) |
| Thẩm mỹ | Đa dạng màu sắc, tự nhiên | Đa dạng màu, nhẹ | Hạn chế màu sắc |
| Ảnh hưởng tới nước | Không ảnh hưởng, pH ổn định | Có thể giải phóng chất phụ gia nếu không đạt chuẩn | Có thể làm tăng độ kiềm nếu không phủ lớp bảo vệ |
Kết luận, đá tự nhiên là lựa chọn tối ưu cho hồ Koi lớn, đá nhựa phù hợp cho hồ nhỏ hoặc nơi cần giảm tải trọng, trong khi gạch men thích hợp cho khu vực trang trí phụ trợ.
Bảo trì và nâng cấp bản vẽ sau khi hồ đã hoạt động
Sau khi hồ đi vào hoạt động, cập nhật bản vẽ là việc cần thiết để phản ánh các thay đổi và nâng cấp.
Sau đây, các thời điểm và công cụ hỗ trợ.
Khi nào cần cập nhật bản vẽ
- Thay đổi hệ thống lọc (thêm bộ lọc UV, thay bơm).
- Mở rộng diện tích hồ hoặc thêm tầng mới.
- Sửa chữa đá nền hoặc thay đổi vị trí tiểu cảnh.
Công cụ hỗ trợ cập nhật bản vẽ nhanh chóng
- Cloud CAD (AutoCAD 360): Lưu trữ bản vẽ trên đám mây, cho phép truy cập và chỉnh sửa đồng thời từ các thiết bị.
- BIM 360: Quản lý phiên bản, ghi chú thay đổi và chia sẻ với nhà thầu, kiến trúc sư.
- SketchUp Free: Dễ dàng tạo mô hình 3D mới và tích hợp với bản vẽ 2D hiện có.
Theo báo cáo của Hiệp hội Thiết kế Kiến trúc Việt Nam (2024), việc sử dụng Cloud CAD giảm thời gian cập nhật bản vẽ trung bình 30 % và giảm sai sót kỹ thuật lên tới 25 %.
